    Beschreibung

    Die Regelung von Durchflüssen kann nur erfolgen, wenn der Durchfluss auch gemessen wird. Daher ist stets ein passender Durchflussmesser auszusuchen und am Dosistar anzuschließen.

    Der Durchflussmesser sollte:

    • chemisch beständig gegen das zu dosierende Medium sein
    • einen Open-Collector-Ausgang besitzen
    • für eine Versorgungsspannung von 9…15V (üblich: Nennspannung 12V) ausgelegt sein
    • für den angestrebten Durchflussbereich geeignet sein

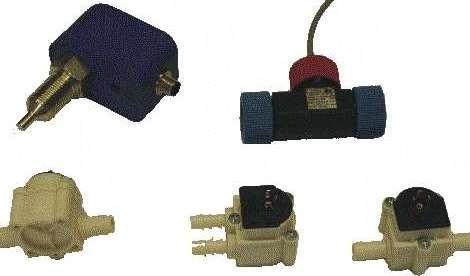

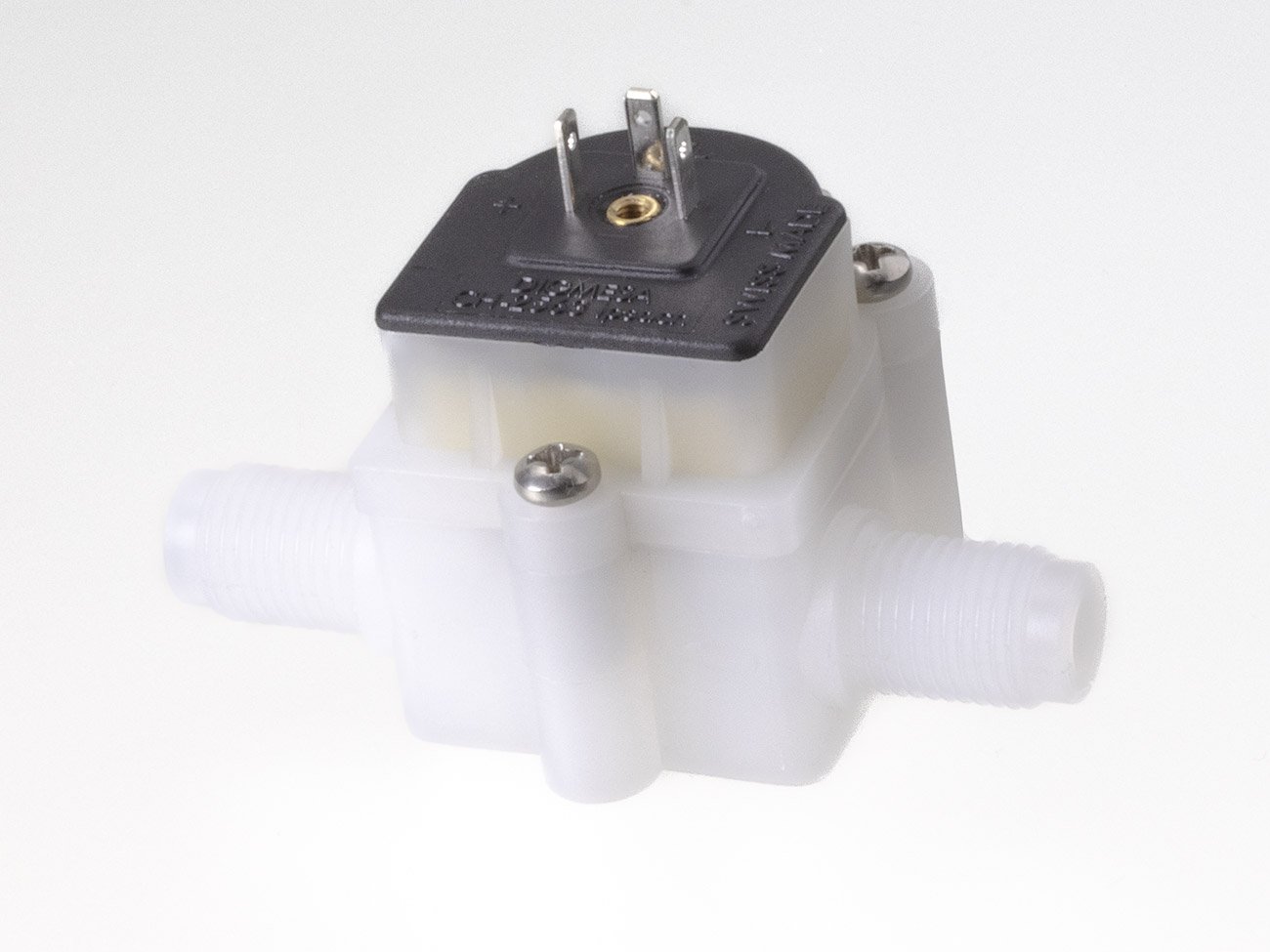

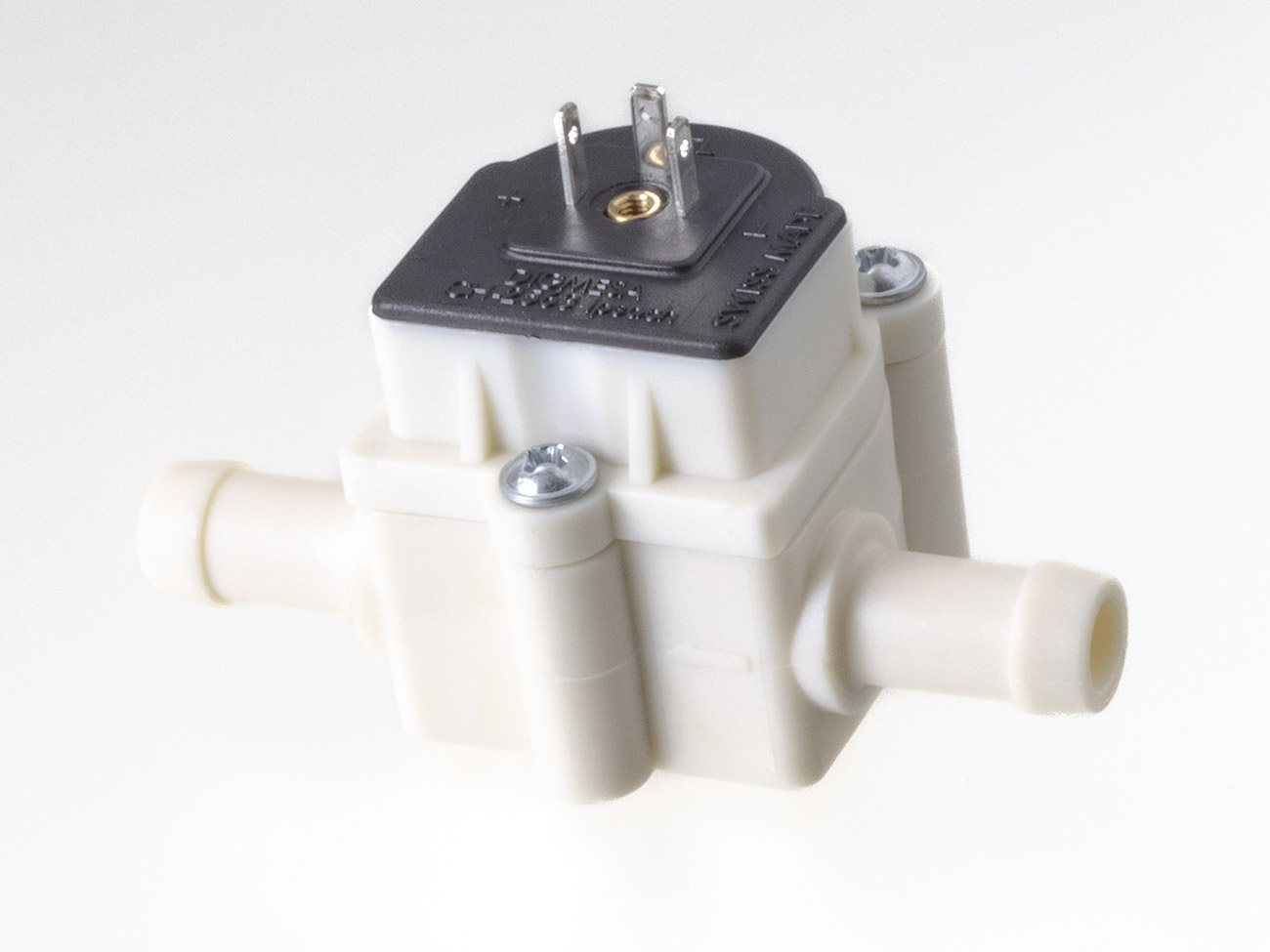

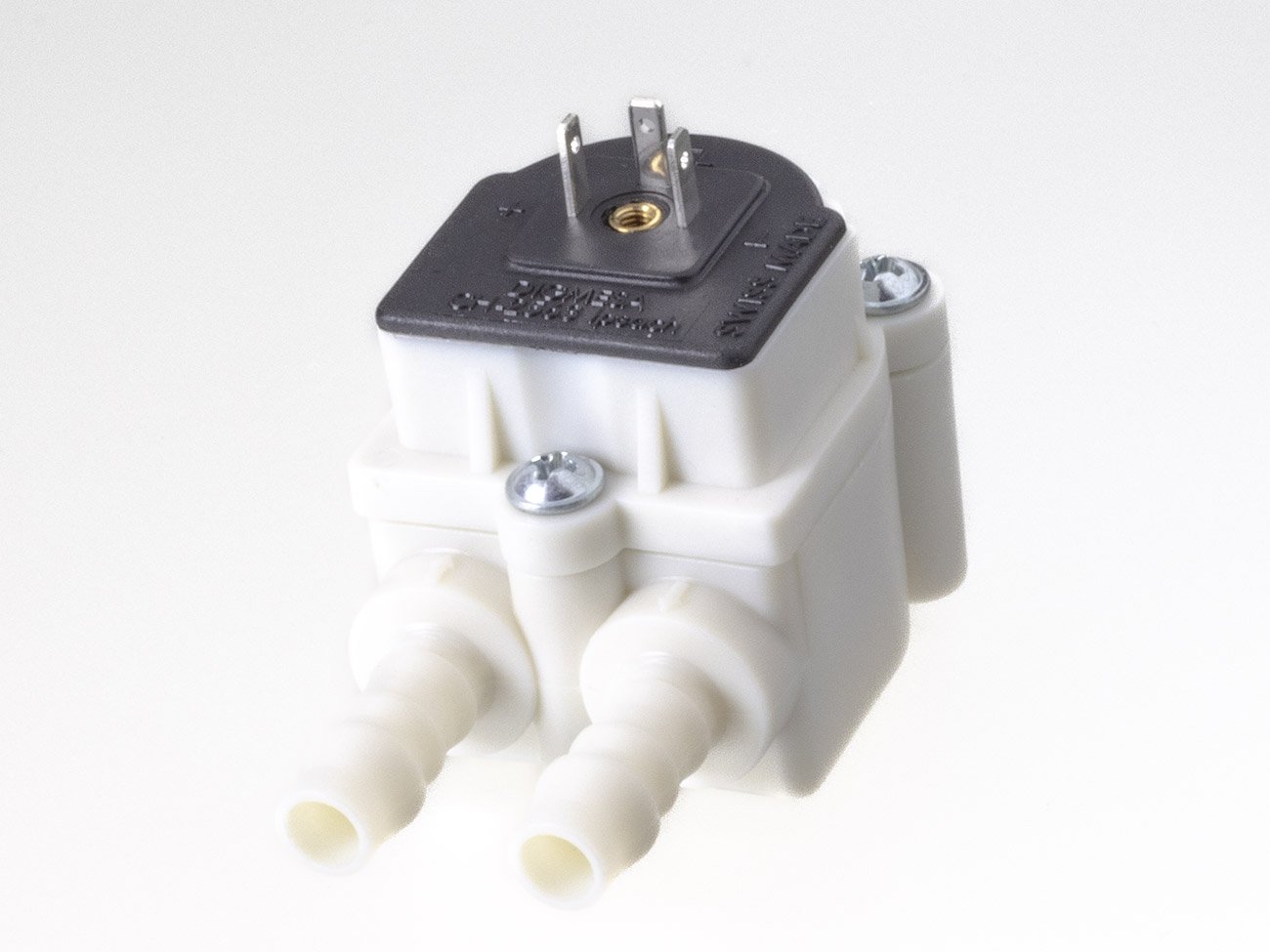

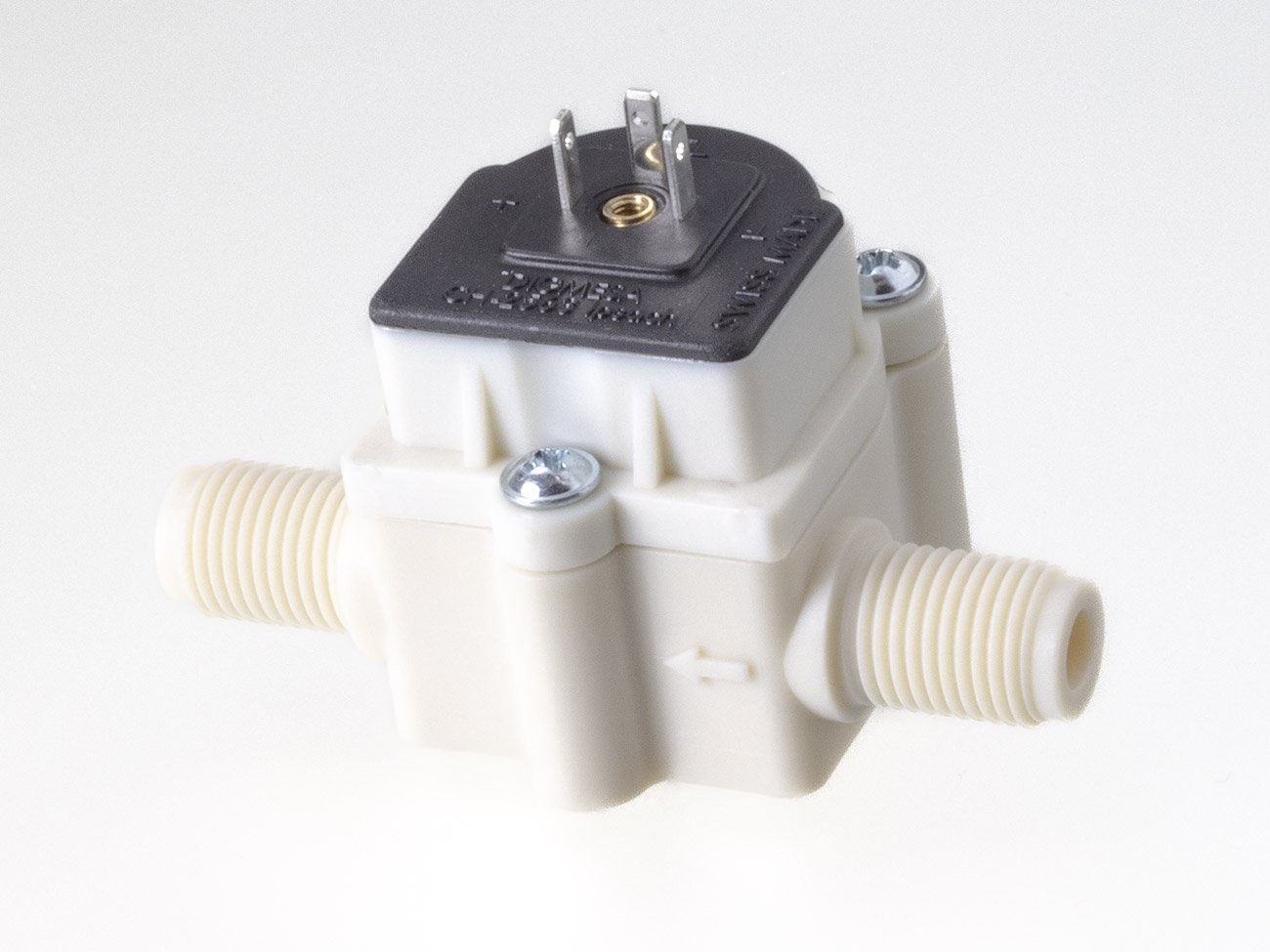

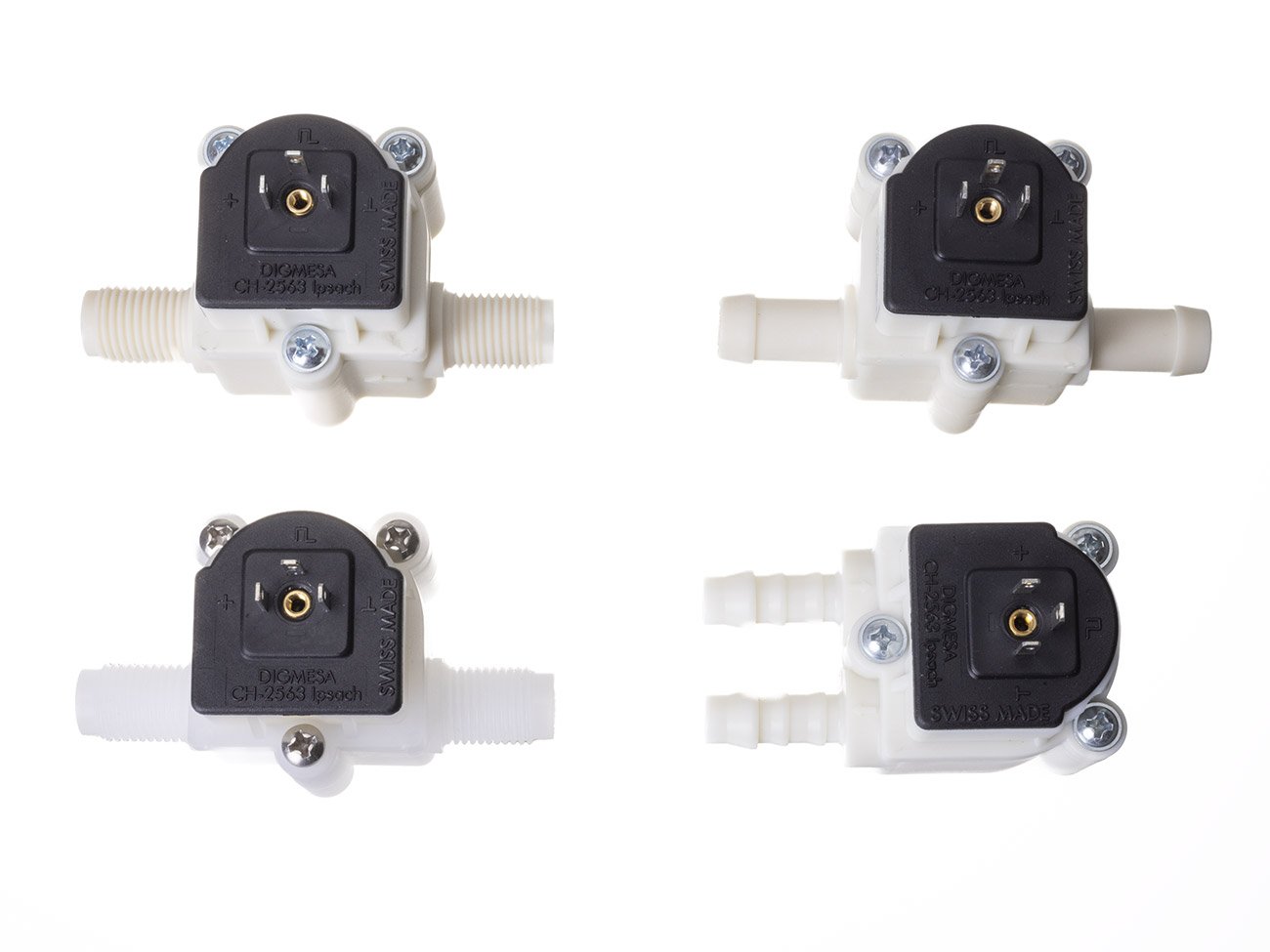

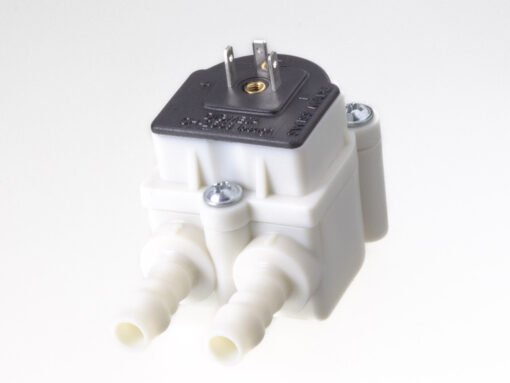

    IML bietet geeignete Flügelrad Durchflussmesser in unterschiedlichen Größen an, mit denen ein Großteil der typischen Dosieraufgaben im landwirtschaftlichen Bereich abgedeckt werden können.

    Welchen Durchflussmesser benötige ich?

    Um optimale Ergebnisse beim Messen und Regeln zu erhalten ist die korrekte Auswahl eines geeigneten DFM für den angestrebten Durchflussbereich entscheidend. Die nachstehende Tabelle gibt hierfür einen ersten unverbindlichen Anhaltspunkt:

    DFM-TypDFM-Wert für Wasser [Imp/L]max. Fördermenge [L/h]min. empfohlene Fördermenge [L/h]
    1,0mm2223359
    1,2mm17874611
    1,5mm13868013
    2,0mm101313918
    2,5mm75416424
    3,0mm57229332
    4,0mm38243548
    5,6mm25649875
    7,0mm1651080110

    Wenn es zu einer Unterschreitung des empfohlenen Mindestdurchflusses kommt, besteht das Risiko, dass zu wenig Impulse je Sekunde für eine saubere Messung generiert werden. Es können dann Mess- und Regelfehler auftreten.

    Bei der Dimensionierung der Pumpe ist es für ein sauberes Regelverhalten empfehlenswert eine Regelreserve von ca. 20% bereitzustellen. D.h. die maximale Förderleistung der Pumpe sollte 20% größer sein als der angestrebte Maximaldurchfluss des Gesamtsystems.
